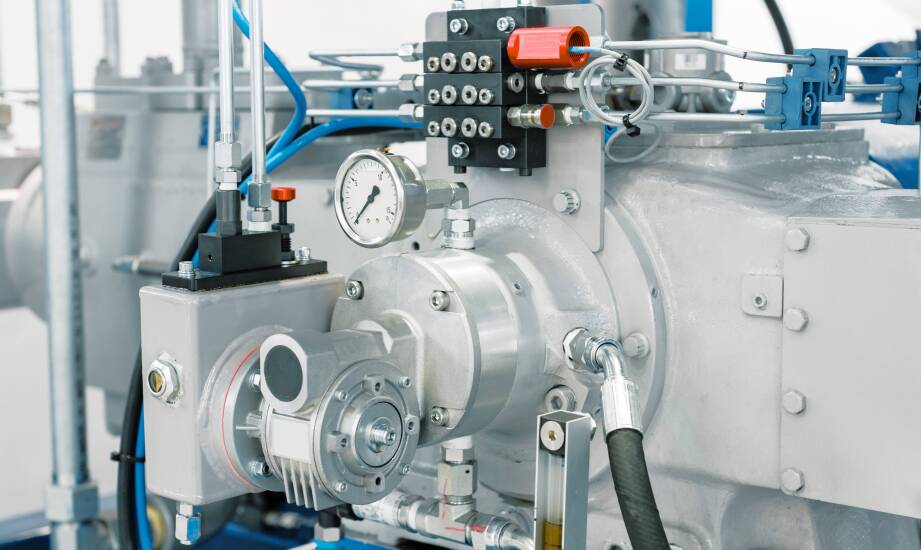

Jak zaprojektować pneumatykę w zakładzie produkcyjnym, by uniknąć spadków ciśnienia i przestojów

Zakłady przemysłowe nierzadko tworzą układy zasilania powietrzem wyłącznie pod kątem bieżącego zapotrzebowania linii technologicznych, całkowicie pomijając rezerwy rozwojowe. Gdy obciążenie produkcji rośnie, zaczynają pojawiać się odczuwalne spadki ciśnienia roboczego, które bezpośrednio przekładają się na niestabilną pracę maszyn i nieplanowane przestoje. Problemy te oznaczają nie tylko opóźnienia w realizacji zleceń, ale również mierzalne straty finansowe. Zmniejszenie ciśnienia w układzie o zaledwie jeden bar wymusza na kompresorach cięższą pracę, co zwiększa całkowite zużycie energii elektrycznej na sprężanie medium o siedem procent. Brak strategicznego podejścia do budowy sieci ujawnia swoje słabości już przy pierwszej próbie rozbudowy parku maszynowego.

Przeczytaj również: Pneumatyka: podstawy, zastosowania i wybór elementów do instalacji

Kluczowe kroki w projektowaniu wydajnej pneumatyki

Aby skutecznie wyeliminować ryzyko niedoborów mocy, proces tworzenia koncepcji musi opierać się na chłodnych kalkulacjach. Pierwszym etapem jest zsumowanie maksymalnego poboru powietrza przez wszystkie planowane odbiorniki w zakładzie. Dokumentacja techniczna maszyn podaje zazwyczaj nominalne zużycie, które należy rzetelnie przeliczyć na rzeczywiste warunki pracy. Niezbędne okazuje się tu uwzględnienie cykli działania poszczególnych urządzeń oraz stopnia ich jednoczesności. Najbardziej wiarygodne dane w istniejących zakładach dostarczają precyzyjne pomiary z wykorzystaniem przepływomierzy. Dobra praktyka inżynierska zakłada, że sieć powinna posiadać rezerwę na rozwój produkcji wynoszącą od 20 do 30 procent. Na tej podstawie wyznacza się optymalną wydajność sprężarek oraz pojemność buforową zbiorników, co w dużej mierze zapobiega nagłym wahaniom ciśnienia podczas szczytowych obciążeń.

Równolegle trzeba zaplanować fizyczne poprowadzenie rurociągów w przestrzeni hali. Trasy dystrybucyjne najlepiej prowadzić poza głównymi strefami wytwórczymi, zachowując przy tym swobodny dostęp serwisowy do zaworów odcinających oraz punktów spustowych. Architektura systemu musi harmonijnie współistnieć z innymi mediami technologicznymi. Planując instalacje pneumatyczne dolnośląskie przedsiębiorstwa muszą zagwarantować bezkolizyjny przebieg tras względem obwodów elektrycznych. Specjaliści realizujący takie prace dla przemysłu, w tym firma SOWMAR z Błonia, rutynowo uwzględniają taką integrację podczas projektowania rurociągów oraz równoległego serwisowania maszyn wyposażonych w rozbudowaną hydraulikę siłową, ponieważ brak kolizji drastycznie skraca późniejsze czasy napraw i przeglądów.

Wpływ parametrów sieci i błędów na straty ciśnienia

Parametry fizyczne przewodów determinują sprawność całego układu, a każdy dodatkowy metr rury potęguje opory przepływu. Złota zasada projektowa mówi, że strata ciśnienia między kompresorem a najdalej położonym odbiornikiem nie powinna przekraczać 0,1 bara. Aby osiągnąć taki wynik, należy rygorystycznie dobierać średnice rurociągów do planowanego obciążenia. Przykładowo, przy przepływie rzędu 10 metrów sześciennych na minutę i długości trasy sięgającej 50 metrów, techniczne minimum stanowi zastosowanie stalowych rur o średnicy wewnętrznej 50 milimetrów. Statystyki branżowe bezlitośnie obnażają błędy wykonawcze, wskazując, że aż 40 procent problemów ze stabilnością ciśnienia wynika z zastosowania zbyt wąskich przewodów.

Kolejne 25 procent awarii to bezpośredni efekt nadmiaru złączek, kolanek i ostrych zagięć, które drastycznie dławią przepływ medium. Z tego powodu budowa rurociągu głównego w układzie zamkniętej pętli sprawdza się znacznie lepiej niż tradycyjne rozgałęzienia otwarte. Nawet poprawnie zwymiarowany układ potrafi jednak zawieść, jeśli na etapie montażu zignorowano kwestie uzdatniania. Gromadzący się kondensat, pozbawiony automatycznych odwadniaczy, błyskawicznie wywołuje korozję od wewnątrz i degraduje uszczelnienia w siłownikach. Dodatkowo zanieczyszczenia zmagazynowane w nieoczyszczonym powietrzu zatykają filtry, a nieprawidłowo dobrana armatura tworzy sztuczne wąskie gardła. Brak klap rewizyjnych czy stabilnych podestów całkowicie uniemożliwia czyszczenie systemu, drastycznie obniżając jego wydajność w czasie.

Przemyślana architektura jako fundament stabilnej produkcji

Ostateczny sukces w zarządzaniu parkiem technologicznym zależy od spójności wszystkich jego elementów zasilających. Właściwe zwymiarowanie rurociągów, racjonalne rozmieszczenie punktów poboru oraz płynna integracja z pozostałymi mediami decydują o niezawodności całego procesu wytwórczego. Przedsiębiorstwo dbające od początku o parametry sprężonego powietrza automatycznie redukuje ryzyko nagłych awarii i minimalizuje występowanie nieplanowanych przestojów produkcyjnych. Diagnostyka urządzeń i regularna konserwacja stają się w takim środowisku znacznie bardziej przewidywalne. Solidne fundamenty techniczne pozwalają obniżyć stałe koszty poboru prądu, a w dłuższej perspektywie umożliwiają bezproblemowe wdrażanie nowych maszyn bez konieczności kosztownego demontażu istniejącej infrastruktury.
