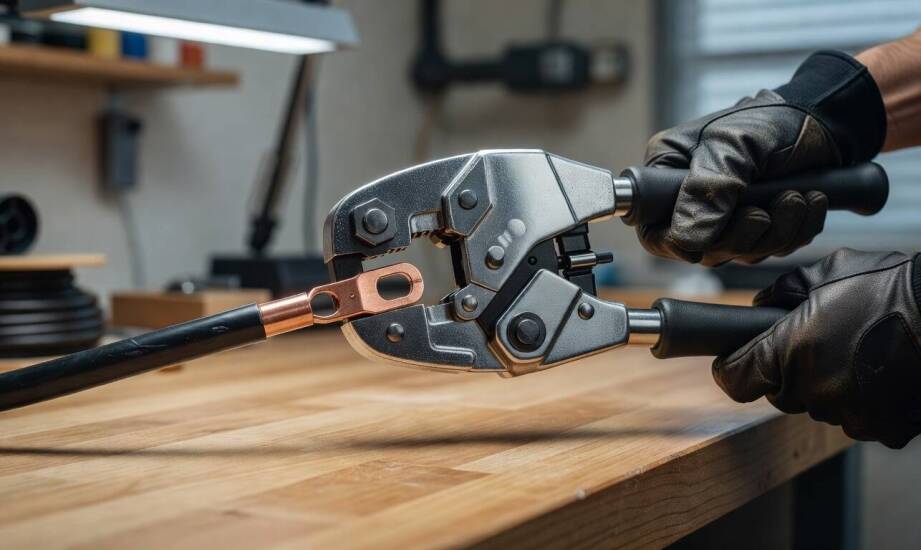

Co naprawdę decyduje o jakości zacisku w prasie hydraulicznej do kabli

W codziennej praktyce instalacyjnej w energetyce i kolejnictwie często zdarza się sytuacja, w której odizolowany przewód oraz miedziana końcówka rurkowa spełniają rygorystyczne normy DIN, a mimo to gotowy zacisk wychodzi nierówny. Formalna zgodność przekroju materiałów nie gwarantuje automatycznie poprawnego odkształcenia w miejscu styku. Niewłaściwe połączenie wykazuje dużą tendencję do przegrzewania się pod wpływem prądów roboczych. Prawidłowe zintegrowanie przewodu z osprzętem wymaga dopasowania kilku kluczowych elementów techniki łączeniowej, które decydują o bezawaryjnej pracy całej sieci elektroenergetycznej.

Dlaczego siła nacisku nie decyduje o jakości zacisku

Sama wartość siły nacisku generowanej przez mechanizm tłoczący nie wystarcza do uzyskania trwałego styku elektrycznego. Kluczowe znaczenie ma dokładne dopasowanie profilu matrycy do konkretnego przekroju oraz geometrii obrabianej żyły. Brak takiej zgodności sprawia, że materiał miedziany lub aluminiowy nie wypełnia równomiernie pustej przestrzeni tulejki. Taka sytuacja prowadzi do powstania niebezpiecznych mikroszczelin i miejscowych punktów podwyższonego oporu cieplnego. Profesjonalna praska hydrauliczna wyposażona w odpowiednio dobraną matrycę zaciskową zapewnia kontrolowane i przewidywalne płynięcie metalu podczas kompresji. Czołowi producenci tacy jak Klauke projektują całkowicie odrębne profile do konkretnych serii osprzętu. Matryce serii D są przeznaczone wyłącznie do końcówek zgodnych z normą DIN 46235, co wyklucza stosowanie przypadkowych zamienników.

Wewnętrzna budowa samego przewodu wpływa bezpośrednio na fizyczny przebieg procesu odkształcania. Standardowa żyła okrągła wypełnia złączkę w sposób symetryczny już przy użyciu podstawowych narzędzi zaciskowych. Zupełnie inaczej zachowują się kable z żyłami sektorowymi, które wymagają wcześniejszego uformowania na okrągło przed właściwym procesem prasowania końcówki. Ich specyficzny, trójkątny lub wachlarzowy kształt wymusza nierównomierny rozkład sił. Rodzi to ryzyko rozerwania ścianki tulejki podczas zamykania szczęk głowicy roboczej. Brak zastosowania odpowiednich kamieni formujących pozbawia połączenie stabilności mechanicznej oraz drastycznie obniża docelowe parametry przewodzenia prądu.

Zastosowania zacisku i typowe błędy montażowe

Końcówki kablowe oczkowe Cu DIN, tulejki izolowane oraz standardowe złączki rurkowe i redukcyjne to najczęściej wykorzystywane warianty osprzętu w liniach wysokoprądowych. Każda z wymienionych grup stawia instalatorom odmienne wymagania techniczne dotyczące optymalnej głębokości wsunięcia przewodu. Istotna pozostaje również odpowiednia liczba rotacji matrycy przy wykonywaniu kolejnych zaprasowań na długich złączkach. Dostarczając precyzyjne artykuły elektroenergetyczne dla firm wykonawczych, specjaliści hurtowni ENERGOTYTAN zwracają uwagę na bezwzględną konieczność przestrzegania fabrycznych wytycznych montażowych. Trwałość kontaktu wypracowanego w ten sposób bezpośrednio determinuje bezpieczeństwo przesyłu energii w instalacjach przemysłowych i taborze kolejowym.

Najczęstsze błędy wykonawcze obejmują kilka krytycznych momentów. Instalatorzy bardzo często wsuwają odizolowany przewód do tulejki zbyt płytko, co radykalnie zmniejsza powierzchnię czynnego styku elektrycznego. Innym niebezpiecznym nawykiem pozostaje przekoszenie głowicy narzędzia względem podłużnej osi kabla w ciasnych rozdzielnicach. Prowadzi to do niesymetrycznego zgniecenia materiału i utraty deklarowanej przez producenta wytrzymałości na zerwanie. Codzienna praca z wykorzystaniem wyeksploatowanych matryc potęguje zjawisko niedokładnego zacisku. Regularna weryfikacja wizualna stanu sprzętu oraz konsekwentne dopasowanie profilu minimalizują ryzyko wystąpienia poważnej awarii zasilania.

Poprawnie wykonany styk kablowy rozpoznaje się w pierwszej kolejności po regularnym kształcie przypominającym sześciokąt, który świadczy o optymalnym domknięciu profilu matrycy. Prawidłowe połączenie wymaga całkowitego wypełnienia wnętrza tulejki miedzianej bez zostawiania pustych przestrzeni oraz braku jakiegokolwiek luzu przy próbie przemieszczenia żyły. Zmiana geometrii powinna być gładka, pozbawiona ostrych krawędzi czy wypływek materiału. Ostatecznym potwierdzeniem bezbłędnej pracy montera instalacji pozostaje prawidłowy wynik pomiarów rezystancji obwodu oraz brak jakichkolwiek objawów przegrzewania styku pod pełnym obciążeniem roboczym.
